Mekanik Tesisatlarda Kelepçe Aralıkları Nasıl Hesaplanır?
Mekanik tesisat sistemlerinde boru hatlarının güvenli, sağlam ve uzun ömürlü bir şekilde çalışabilmesi için doğru kelepçe aralıklarının belirlenmesi büyük önem taşır. Doğalgaz tesisatları, sıcak ve soğuk su tesisatları, kalorifer sistemleri, yangın söndürme hatları, basınçlı hava tesisatları ve endüstriyel boru sistemlerinde kullanılan kelepçeler yalnızca boruları sabitlemekle kalmaz; aynı zamanda boru ağırlığını taşıyarak titreşimleri azaltır, yük dağılımını dengeler ve sistem güvenliğini artırır.
Yanlış belirlenen kelepçe aralıkları, boruların zamanla sarkmasına, bağlantı noktalarında aşırı gerilme oluşmasına, titreşim kaynaklı gevşemelere ve hatta boru hasarlarına neden olabilir. Özellikle büyük çaplı ve uzun boru hatlarında bu durum hem güvenlik riskleri oluşturur hem de bakım maliyetlerini artırır. Bu nedenle kelepçe aralıkları, mühendislik hesapları ve ilgili standartlar doğrultusunda belirlenmelidir.
Bu yazımızda mekanik tesisatlarda kelepçe aralıklarının nasıl hesaplandığını, hangi faktörlerin dikkate alınması gerektiğini ve doğru askılama sistemlerinin sağladığı avantajları ayrıntılı olarak ele alacağız.
Kelepçe Aralığı Nedir?
Kelepçe aralığı, iki boru kelepçesi veya iki askı noktası arasındaki mesafeyi ifade eder. Bu mesafe, borunun güvenli şekilde taşınmasını sağlayacak ve sarkmayı önleyecek şekilde belirlenmelidir.
Doğru hesaplanan kelepçe aralıkları sayesinde:
Boruların ağırlığı dengeli şekilde taşınır.
Sarkma ve eğilme önlenir.
Bağlantı noktalarındaki gerilmeler azalır.
Titreşim kontrolü sağlanır.
Tesisatın kullanım ömrü uzar.
Bu nedenle kelepçe aralıkları, her projede ayrı ayrı değerlendirilmelidir.
Kelepçe Aralıklarını Etkileyen Faktörler
Kelepçe aralıkları tek bir ölçüye göre belirlenmez. Birden fazla teknik kriter birlikte değerlendirilmelidir.
Boru Çapı
Boru çapı büyüdükçe borunun kendi ağırlığı ve taşıdığı akışkanın yükü artar. Bu nedenle büyük çaplı borular için daha yüksek taşıma kapasitesine sahip kelepçeler kullanılmalı ve destek aralıkları mühendislik hesaplarına göre belirlenmelidir.
Boru Malzemesi
Çelik, paslanmaz çelik, bakır, PPRC veya PE borular farklı mekanik özelliklere sahiptir. Malzemenin rijitliği ve elastikiyeti, kelepçe aralıklarını doğrudan etkiler.
Taşınan Akışkan
Boru hattının boş ağırlığı ile su, buhar, yağ veya kimyasal akışkan taşıyan dolu ağırlığı aynı değildir. Destek sistemi hesaplanırken borunun işletme koşullarındaki toplam yükü dikkate alınmalıdır.
Çalışma Sıcaklığı
Sıcak su ve buhar hatlarında meydana gelen ısıl genleşme, kelepçe yerleşimini etkiler. Bu nedenle sıcaklık değişimleri dikkate alınarak sabit ve kayıcı destekler birlikte planlanmalıdır.
Hat Uzunluğu
Uzun boru hatlarında kelepçe aralıklarının doğru planlanması, sarkma ve titreşim riskini azaltır. Ayrıca belirli noktalarda ilave taşıyıcı sistemler kullanılabilir.
Kelepçe Aralıklarının Hesaplanmasında Kullanılan Kriterler
Profesyonel projelerde kelepçe aralıkları belirlenirken aşağıdaki kriterler dikkate alınır:
Borunun dış çapı
Et kalınlığı
Boru malzemesi
Akışkanın yoğunluğu
Çalışma sıcaklığı
Çalışma basıncı
Borunun toplam uzunluğu
İzolasyon kalınlığı
Kullanılan kelepçe tipi
İlgili standartlar ve proje şartnameleri
Bu veriler doğrultusunda boru hattının taşıyacağı yük hesaplanır ve uygun destek aralıkları belirlenir.
Doğru Kelepçe Seçiminin Önemi
Kelepçe aralıkları kadar kullanılan kelepçenin tipi de büyük önem taşır.
Mekanik tesisatlarda yaygın olarak kullanılan ürünler şunlardır:
Doğalgaz kelepçeleri
Askı kelepçeleri
Trifonlu kelepçeler
Somunlu kelepçeler
Çift civatalı boru kelepçeleri
Ağır hizmet tipi kelepçeler
Her ürün farklı yük kapasitesine ve kullanım amacına göre seçilmelidir.

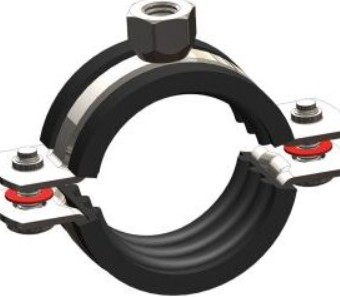

EPDM Kauçuklu Kelepçelerin Katkısı
EPDM kauçuk kaplamalı kelepçeler, modern mekanik tesisatlarda yaygın olarak kullanılmaktadır.
Sağladığı avantajlar:
Titreşimi azaltır.
Gürültüyü önler.
Boru yüzeyini korur.
Metal temasını engeller.
Isıl genleşmeye uyum sağlar.
Korozyon riskini azaltır.
Bu özellikler sayesinde hem konut hem de endüstriyel projelerde tercih edilmektedir.
Sabit ve Kayıcı Desteklerin Kullanımı
Özellikle sıcak akışkan taşıyan uzun boru hatlarında yalnızca kelepçe kullanılması yeterli olmayabilir.
Bu durumda;
Sabit destekler
Borunun belirli noktalarda hareket etmesini engeller.
Yükü taşıyıcı sisteme aktarır.
Kayıcı destekler
Borunun kontrollü şekilde hareket etmesine izin verir.
Genleşme gerilmelerini azaltır.
Her iki sistem birlikte kullanıldığında daha güvenli bir tesisat elde edilir.
Periyodik Kontrol ve Bakım
Kelepçe aralıkları doğru hesaplanmış olsa bile sistemin belirli aralıklarla kontrol edilmesi gerekir.
Bakım sırasında:
Kelepçelerin sıkılığı kontrol edilir.
Askı sistemleri incelenir.
Trifon saplamaları gözden geçirilir.
EPDM kauçuk kaplamalar değerlendirilir.
Korozyon belirtileri araştırılır.
Sarkma veya hizalama bozuklukları kontrol edilir.
Düzenli bakım sayesinde sistem performansı uzun yıllar korunabilir.
Yanlış Kelepçe Aralıklarının Oluşturduğu Sorunlar
Uygun olmayan kelepçe aralıkları aşağıdaki problemlere yol açabilir:
Boru sarkmaları
Titreşim kaynaklı gevşemeler
Kaynak bölgelerinde çatlaklar
Boru ekseninde bozulmalar
Bağlantı ekipmanlarının deformasyonu
Artan bakım maliyetleri
Enerji verimliliğinde düşüş
İş güvenliği riskleri
Bu nedenle kelepçe aralıklarının standartlara uygun olarak hesaplanması büyük önem taşır.
Sonuç
Mekanik tesisatlarda kelepçe aralıklarının doğru hesaplanması, boru hatlarının güvenli, verimli ve uzun ömürlü çalışmasının temel unsurlarından biridir. Boru çapı, malzeme türü, taşınan akışkanın ağırlığı, çalışma sıcaklığı, basıncı ve hat uzunluğu gibi teknik kriterler dikkate alınarak yapılan mühendislik hesapları, boru sistemlerinde oluşabilecek sarkma, titreşim ve mekanik zorlanmaları en aza indirir.
Doğalgaz kelepçeleri, askı kelepçeleri, trifonlu kelepçeler, somunlu kelepçeler, çift civatalı boru kelepçeleri ve EPDM kauçuk kaplamalı bağlantı elemanları ile oluşturulan doğru askılama sistemleri; yük dağılımını dengeler, boru yüzeyini korur ve tesisatın güvenliğini artırır. Profesyonel montaj, kaliteli malzeme seçimi ve düzenli periyodik bakım ile desteklenen mekanik tesisatlar, hem konut hem de endüstriyel projelerde uzun yıllar yüksek performans ve düşük bakım maliyeti sağlayan güvenilir çözümler sunar.
